BODIK APIに自治体ポリゴンを追加

2024-02-03 2024-02-05 hirano

hirano

いろいろな情報を分析、可視化するとき、地図に表示することがあります。

BODIK APIで取得した情報を可視化する場合、公共施設や指定緊急避難場所などの位置情報ならば地図にマーカーを立てることができます。
自治体ごとの状況を可視化しようとすると、自治体の境界情報（ポリゴン）が欲しくなります。この自治体ポリゴンってどこにあるんだろう？

調べてみると、国勢調査の情報が「e-Stat」サイトで公開されているらしい。
ここにポリゴン情報もあり、APIで取得できるようだけど、ダウンロードするとshapefileが入手できた。このままでは使いにくいなぁ。。。

ということで、e-Statから自治体のポリゴン情報をあらかじめダウンロードしておいて、APIで「geojson」を提供する仕組みをBODIK APIの中に組み込んでみました。

事前準備としてやることは、

e-Statから自治体のポリゴン情報をダウンロードし、geojsonに変換する。
- shapefileをダウンロードする。
- shapefileがZIP圧縮されているので、解凍して「shp」を取り出す。
- e-Statのポリゴンは「町」レベルの境界線になっているので、都道府県別、自治体別に境界線を統合する。
国勢調査のタイミング（５年ごと）でポリゴンが更新されるので、今後も定期的に取得・更新できるように処理を自動化する。
政令指定都市は、「区」を扱えるようにする。

自治体の境界情報を提供するエンドポイントを用意する。

自治体コードをパラメータにしてgeojsonを返す。

shapefileのダウンロードからデータ加工までをオンメモリで実施。ポリゴンの境界線を加工（統合[dissolve]、簡略化[simplify]）するところでは、GeoPandasを使いました。便利ですね。

諸々の処理を自動化することで、約１時間で日本の自治体（2024年1月時点で1788自治体）の境界データを取得・作成することができるようになった。以前は手作業でやっていたということなので、かなり楽になったと思う。次回は2025年に国勢調査があり、そのデータが公開されるのは2027年くらいかしら。そのときにまた、この機能が役に立つはずです。

e-Stat境界データ加工の課題

ポリゴンを加工するところで、どうにもうまく処理できないところがありました。それは「海部分」の除外。

e-Statで公開されているデータで「海」を特定する仕組みがない。
地域名（S_NAME）がそれらしき名称になっている場合もあるけど統一されていない
　'水面', '水面調査区', '海面', '公有水面調査区', '公有水面',・・・
　「〜〜湾」「〜〜港」「〜〜湖」？？？
　　・・・このあたりで諦めました・・・
完全に海を除外するには、個別対応が必要と判断した
海と陸地が区別されていないケースもある。
BODIKとしては「自動化」したいので、対応が難しい。

BODIK APIが提供する自治体境界のポリゴンに「海」が含まれている場合がありますので、ご了承ください。

自治体ポリゴン

BODIK APIでは、e-Statからダウンロードしたshapefileを加工して、geojsonとして記録しています。

このポリゴンAPIは、境界データをgeojson形式で返します。その「properties」には次のような情報がセットされています。


        "properties": {
            "KEY_CODE": "01000",      // ５桁の自治体コード
            "PREF": "01",             // 都道府県ID
            "CITY": "",               // 市区町村ID
            "S_AREA": "",             // 地域ID
            "PREF_NAME": "北海道",    // 都道府県名
            "CITY_NAME": "",          // 市区町村名
            "S_NAME": ""              // 地域名
        }

自治体ポリゴンを提供するAPI

BODIK APIの中に、自治体の境界データを取得できるエンドポイントを組み込みました。ぜひご利用ください。
BODIK APIのSwaggerをご覧ください。https://wapi.bodik.jp/docs/

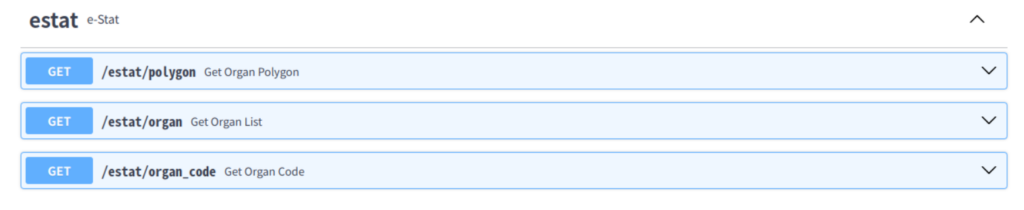

下の方に「estat」というセクションがあります。ここにe-Stat関連のエンドポイントを用意しました。

/estat/polygon

「organ_code」で指定した自治体のポリゴンをgeojsonとして返します。
「organ_code」は６桁（５桁もOK）の自治体コードを指定してください。

例えば、「福岡市（自治体コード＝401307）」のポリゴンは次のAPIで取得できます。

https://wapi.bodik.jp/estat/polygon?organ_code=401307

JavascriptでこのAPIを利用する場合は、次のようなコードになります。

        let url = "https://wapi.bodik.jp/estat/polygon?organ_code=401307";
        fetch(url)
        .then(response => response.json())
        .then(data => {
            // dataにgeojsonのデータがセットされる
            // show_geojson(data);
        });

通常の自治体コードの他に、２つの特別な「organ_code」が定義されています。

　japan　　　　　47都道府県の境界を指定する
　all_organ　　　日本の全自治体（2024年1月時点で1788自治体）の境界を指定する

/estat/organ

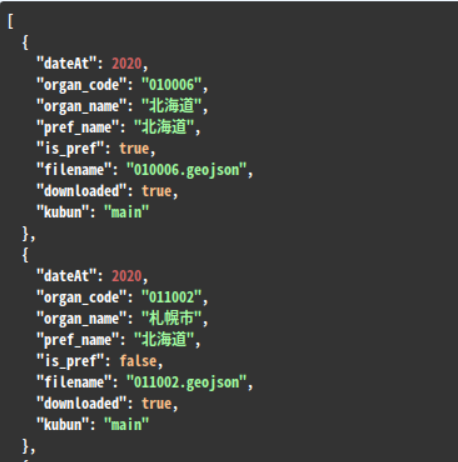

BODIK APIの「estat」で利用できる自治体情報の一覧を返します。
この中には日本の全自治体と政令指定都市の「区」の情報が含まれています。

それぞれの自治体に関して、次のような情報を提供します。

    "dateAt": 2020,　　　　　　　　　// 国勢調査の実施年
    "organ_code": "010006",          // 自治体コード
    "organ_name": "北海道",          // 自治体名称
    "pref_name": "北海道",           // 都道府県名
    "is_pref": true,                 // 都道府県の場合、true
    "filename": "010006.geojson",    // ポリゴンのファイル名
    "downloaded": true,              // e-Statからダウンロードされている場合、true
    "kubun": "main"                  // 自治体の種別
                                     //  main  全国の自治体を表します。
                                     //  sub   政令指定都市の「区」を表します。

/estat/organ_code

自治体コードには５桁のものと６桁のものがあります。
６桁の場合、先頭５桁の数値から計算したチェックデジットが６桁目についています。

このエンドポイントは、指定した「organ_code」が５桁の場合、チェックデジットを計算して、６桁に整形して返します。

API利用サンプル：自治体ポリゴンのジグソーパズル

BODIK APIの自治体ポリゴン（/estat/polygon）の利用サンプルとしてジグソーパズルを作ってみました。
データがあればこんなこともできるんだ！というサンプルですね。お楽しみください。

自治体ポリゴンのジグソーパズル：https://wapi.bodik.jp/mapjigsaw_estat

起動すると、日本地図が表示されます。初期状態を「マップ」モードと呼びます。マップモードでは自治体のレベルを変更することができます。
このアプリは３つのレベルで自治体境界を表示します。
- 日本レベル
  アプリ起動時の日本地図。都道府県の境界を表示します。
- 都道府県レベル
  日本レベルで任意の都道府県をクリックしてください。
  クリックされた都道府県にクローズアップし、その都道府県の自治体境界が表示されます。
- 自治体レベル
  都道府県レベルで任意の自治体をクリックしてください。
  クリックされた自治体にクローズアップし、自治体の地域境界が表示されます。
  政令指定都市の場合、「区」境界が表示されます。「区」を選択すると、地域境界が表示されます。
それぞれのレベルで自治体境界は「薄い青色」のポリゴンで表現されます。
ポリゴンをクリックすると、下のレベルに遷移します。
　　日本→都道府県→自治体
ポリゴン以外をクリックすると、１つ前のレベルに戻ります。
　　自治体→都道府県→日本
それぞれのレベルで左上にある「パズル」ボタンを押すと「パズル」モードになります。
表示中の自治体ポリゴンを「薄い赤色」のパーツとして、ジグソーパズルが始まり、タイマーがスタートします。
面積が小さな領域は、（難しすぎたので）パズルの対象外として固定しています。
「パズル」ボタンは「マップ」ボタンに変わります。
ポリゴンパーツはマウスでドラッグすることができます。
正しい場所にドラッグし、近くに来たらドロップしてください。ある程度近くで離すと、「カチッ」とハマります。
「マップ」ボタンを押すと、ジグソーパズルを終了し、マップモードに戻ります。
